# GML-01WB 系列

## GML-01WB 系列型号及外观

1. GML-01WB
2. GML-01WB-16A
3. GML-01WB-ES
4. GML-01WB-ES-16A

### GML-01WB

<figure><img src="https://3982954122-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FSlUT4un6JJSFwzJcE71J%2Fuploads%2FjUsgwS6doOYiUlT7vc73%2F8-gmg-01wb-front.jpg?alt=media&#x26;token=105d2050-de1f-485a-a7bb-d64369330043" alt="" width="375"><figcaption><p>GML-01WB</p></figcaption></figure>

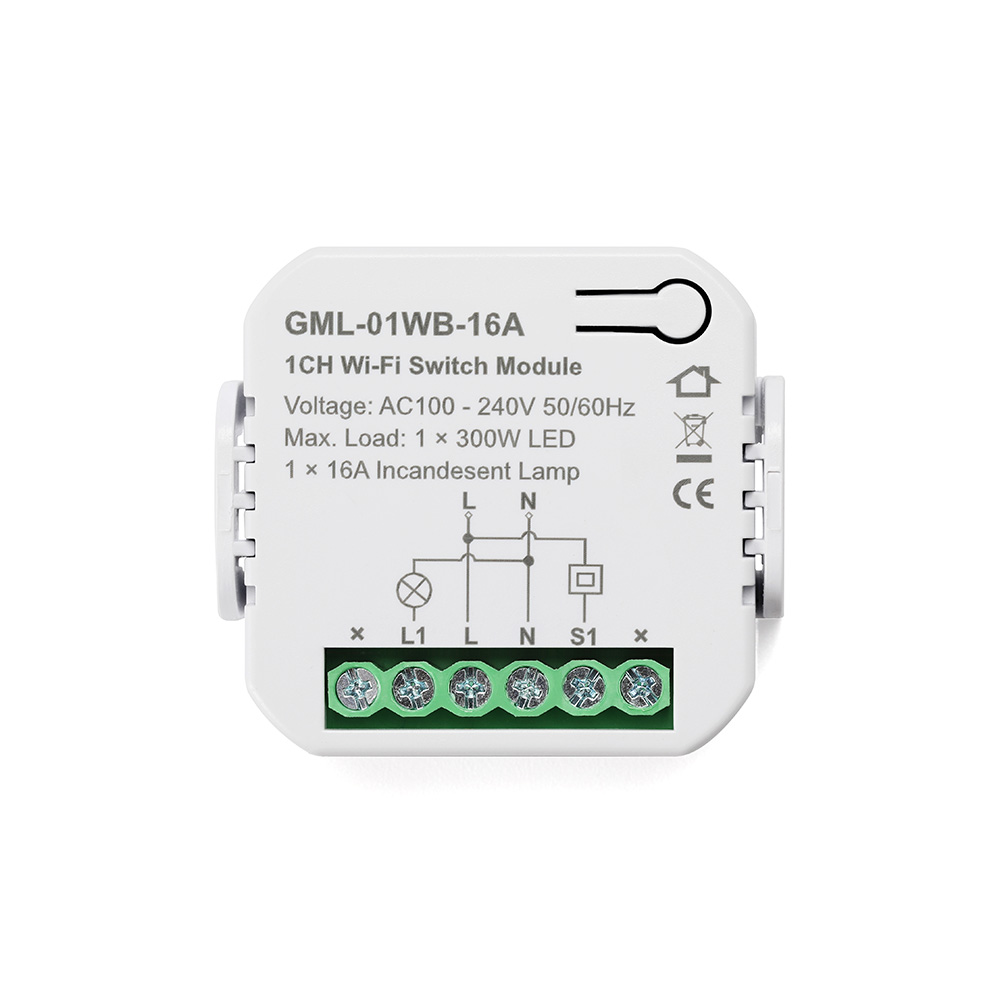

### GML-01WB-16A

<figure><img src="https://3982954122-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FSlUT4un6JJSFwzJcE71J%2Fuploads%2FYNJoa7e852nrLczdYwFJ%2F3-gml-01wb-16a-front.jpg?alt=media&#x26;token=227acdda-1641-490c-845e-06b1f384e0eb" alt="" width="375"><figcaption><p>GML-01WB-16A</p></figcaption></figure>

### GML-01WB-ES

<figure><img src="https://3982954122-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FSlUT4un6JJSFwzJcE71J%2Fuploads%2FWUcUHzqm3yog2JzuhKLf%2F2-gml-01wb-es-front.jpg?alt=media&#x26;token=0945726c-2d3e-4330-859e-3453181b8bd0" alt="" width="375"><figcaption><p>GML-01WB-ES</p></figcaption></figure>

### GML-01WB-ES-16A

<figure><img src="https://3982954122-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FSlUT4un6JJSFwzJcE71J%2Fuploads%2Fbs7Uzl4H4KgnT6zz3jse%2F4-gml-01wb-es-16a-front.jpg?alt=media&#x26;token=ecfcf84b-6aad-411a-aab2-4805762fd4b2" alt="" width="375"><figcaption><p>GML-01WB-ES-16A</p></figcaption></figure>

***

## 产品介绍 <a href="#a7ulc" id="a7ulc"></a>

### 特点 <a href="#h4js5" id="h4js5"></a>

* 无需网关 - 您无需为该设备购买网关, 该设备可直接连接到房屋的Wi-Fi
* Wi-Fi + 蓝牙双模 - 更快地连接到网络, 配网速度比纯Wi-Fi设备快2倍
* App远程控制 - 通过手机 App 随时随地控制设备
* 智能联动 - 智能场景模式下可以设置联动, 发出报警声音. 手机 App 也会收到提示.
* 语音控制 - 搭配 Amazon Echo, Google Home, Yandex, 天猫精灵一起使用
* 离线功能 - 当设备离线, 30分钟以后 App 会提醒设备离线
* 家庭共享 - 与家人一起打造智能家居
* 设置定时 - 在指定时间打开和关闭连接的设备
* 分享功能 - 与家人共享以共同控制
* 电量统计 - GML-01WB-ES 和 GML-01WB-ES-16A 2款具有电量统计功能
* 16A 大功率 - GML-01WB-16A 和 GML-01WB-ES-16A 2款为16A 大功率款

{% hint style="success" %}

* 蓝牙仅用于网络信号连接, 不能单独使用蓝牙控制设备. Wi-Fi+蓝牙配网速度更快
  {% endhint %}

***

## **安全咨询及注意事项** <a href="#cvzcs" id="cvzcs"></a>

1. 本产品安装过程中涉及强电, 需由专业人员依照电工规范和产品说明书进行安装;
2. 本产品仅限室内使用，请勿在潮湿环境或室外使用;
3. 本产品仅适用于海拔2000米以下地区安全使用;
4. 注意防潮, 请勿将水或其他液体泼洒到本产品上;
5. 请勿将本产品置放于靠近热源的地方;
6. 请勿尝试自行维修本产品, 应由授权的专业人士进行此项工作;
7. 请勿过载使用, 通电前请确保本产品前端的10A过流保护断路器工作正常. 建议端子连接线的剥线长度为6-8毫米;
8. 该产品不应安装或固定在人手能触摸的地方, 例如墙体外. 应安装在器具内, 或者暗盒内;
9. 粘贴固定天线位置应尽量避开金属, 电线及模块本身. (适用于外接天线款).

***

## 安装方式 <a href="#fo0vb" id="fo0vb"></a>

{% hint style="danger" %}
**安装前请确认电源总闸已关闭**
{% endhint %}

1. 使用螺丝刀拧松设备接线柱螺丝, 按照图示将零线接入N孔, 火线接入L孔. 详细接线图请参考
2. 开启电源总闸, 依照快速设置添加设备.

{% tabs %}
{% tab title="接线图  1" %}

<figure><img src="https://3982954122-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FSlUT4un6JJSFwzJcE71J%2Fuploads%2FUACDhwIT6IKXJ0LNqpcC%2F2bf75ccf2c4221fcf5931f02f34644c.png?alt=media&#x26;token=60ee0fb2-1034-4850-a40a-89432df54517" alt="" width="375"><figcaption><p>GML-01WB &#x26; GML-01WB-16A适用</p></figcaption></figure>
{% endtab %}

{% tab title="接线图 2" %}

<figure><img src="https://3982954122-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FSlUT4un6JJSFwzJcE71J%2Fuploads%2FbphDeKMxIKtoFD5aY7Mb%2Fimage.png?alt=media&#x26;token=bbafd7e9-2809-4444-a463-6d6b79770c42" alt="" width="375"><figcaption><p>GML-01WB &#x26; GML-01WB-16A适用</p></figcaption></figure>
{% endtab %}

{% tab title="接线图3" %}

<figure><img src="https://3982954122-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FSlUT4un6JJSFwzJcE71J%2Fuploads%2FKBOiuCrxufnq5MqjRhXn%2F9e817bbcfd1316b61cdafdd3ab0baff.png?alt=media&#x26;token=b98b5acc-165b-41d5-82b6-cc6b0d8ee219" alt="" width="375"><figcaption><p>GML-01WB &#x26; GML-01WB-16A适用</p></figcaption></figure>
{% endtab %}
{% endtabs %}

{% hint style="success" %}
**机械开关只有在AC100V或以上才可使用，DC电压无功能**
{% endhint %}

***

## 产品参数 <a href="#s4dtx" id="s4dtx"></a>

* 电压: 100 - 240VAC | 50/60Hz
* 无线标准: Wi-Fi - 2.4GHz + 蓝牙
* 最大功率 - GML-01WB & GML-01WB-ES
  * 1 x 170W LED - 110V
  * 1 x 250W LED - 220V
  * 1 x 10A Incandesent Lamp
* 最大功率 - GML-01WB-16A & GML-01WB-ES-16A
  * 1 x 200W LED - 110V
  * 1 x 300W LED - 220V
  * 1 x 16A Incandesent Lamp
* 尺寸: 45 x 45 x 18mm (不带安装夹) | 50 x 45 x 22mm (带安装夹)

***

## 快速设置 <a href="#q5whc" id="q5whc"></a>

### 1. 注册账号 <a href="#izkpz" id="izkpz"></a>

<details>

<summary>使用智能生活 App</summary>

请跳转到 '[**使用智能生活 App**](https://cn.idocs.wiki/smart-life/user-manual-for-smart-life)' 页面查看

</details>

### 2. 添加设备 <a href="#pxw57" id="pxw57"></a>

打开智能 App, 点击首页右上角 '+', 进入添加设备 (配件) 页面, 选择, 并依照提示进行操作

{% hint style="success" %}
如添加失败，请重新长按配网键，再次尝试
{% endhint %}

### 3. 控制设备 <a href="#kjvoo" id="kjvoo"></a>

使用App进行控制, 可正常控制设备, 表示设备工作正常

***

## 指示灯状态说明 <a href="#lhqkt" id="lhqkt"></a>

| **指示灯状态** | **状态描述** |
| --------- | -------- |
| 蓝色快闪      | 网络连接中    |
| 蓝色常亮      | 网络连接正常   |
| 指示灯灭      | 设备离线/断网  |

***

## 有毒有害物质声明 <a href="#fy2dw" id="fy2dw"></a>

<table data-header-hidden data-full-width="false"><thead><tr><th width="135"></th><th width="91"></th><th width="101"></th><th width="87"></th><th width="96"></th><th width="105"></th><th></th></tr></thead><tbody><tr><td>部件名称</td><td>铅 (Pb)</td><td>汞 (Hg)</td><td>镉(Cd)</td><td>六价铬<br>(Cr(VI))</td><td>多溴联苯<br>(PBB)</td><td>多溴二苯醚<br>(PBDE)</td></tr><tr><td>白色塑料壳</td><td>O</td><td>O</td><td>O</td><td>O</td><td>O</td><td>O</td></tr><tr><td>硬塑料</td><td>O</td><td>O</td><td>O</td><td>O</td><td>O</td><td>O</td></tr><tr><td>电子元器件</td><td>O</td><td>O</td><td>O</td><td>O</td><td>O</td><td>O</td></tr><tr><td>PCB板</td><td>O</td><td>O</td><td>O</td><td>O</td><td>O</td><td>O</td></tr><tr><td>金属</td><td>O</td><td>O</td><td>O</td><td>O</td><td>O</td><td>O</td></tr></tbody></table>

本表格依据SJ/T 11364的规定编制.

* O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下.
* ×: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求.

***

## 微功率设备使用说明 <a href="#nxubt" id="nxubt"></a>

1. 本产品使用的 Wi-Fi 技术符合 '微功率短距离无线电发射设备目录和技术要求' 中通用微功率设备F类设备的技术要求, 用于数据传输应用. 采用一体化天线, 控制, 调整及开关等使用方法请参考产品说明书中相关内容;
2. 不得擅自改变使用场景或使用条件, 扩大发射频率范围, 加大发射功率 (包括额外加装射频功率放大器), 不得擅自更改发射天线;
3. 不得对其他合法的无线电台 (站) 产生有害干扰, 也不得提出免受有害干扰保护;
4. 应当承受辐射射频能量的工业, 科学及医疗 (ISM) 应用设备的干扰或其他合法的无线电台（站）干扰;
5. 如对其他合法的无线电台 (站) 产生有害干扰时, 应立即停止使用, 并采取措施消除干扰后方可继续使用;
6. 在航空器内和依据法律法规, 国家有关规定, 标准划设的射电天文台, 气象雷达站, 卫星地球站 (含测控, 测距, 接收, 导航站) 等军民用无线电台 (站), 机场等的电磁环境保护区域内使用微功率设备, 应当遵守电磁环境保护及相关行业主管部门的规定;
7. 禁止在以机场跑道中心点为圆心, 半径5000米的区域内使用各类模型遥控器;
8. 微功率设备使用温度为-10℃ - 40℃, 供电为220 V AC, 10 A; 24 - 38 V DC, 10A; 38 - 60 V DC, 1A.

***

## 保修说明 <a href="#i2bxh" id="i2bxh"></a>

本产品售后服务严格依据《中华人民共和国消费者权益保护法》,《中华人民共和国产品质量法》实行售后三包服务, 服务内容如下:

### 保修政策 <a href="#hyue1" id="hyue1"></a>

在三包有效期内, 您可以依照本规定免费享受退货, 换货, 维修的服务. 退货, 换货, 维修应当凭发票办理.

1. 签收次日起7天内无理由退货 (电商购买渠道), 由用户承担物流费用.
2. 本产品出现《产品性能故障表》所列性能故障的情况, 经售后服务检测确定后, 可以免费享受如下服务:

| **服务类型** | **服务政策**           |
| -------- | ------------------ |
| 退货       | 自签收次日起7天内产品质量原因退货  |
| 换货       | 自签收次日起15天内产品质量原因换货 |
| 维修       | 自签收次日起1年内产品质量原因维修  |

{% hint style="info" %}
友情提示: 因运输过程中需使用包装箱保证产品运输安全, 建议您自签收次日起至少保留包装箱30天.&#x20;
{% endhint %}

### 产品性能故障表 <a href="#mkb9u" id="mkb9u"></a>

<table><thead><tr><th width="407">GML-01WB 系列性能故障表</th></tr></thead><tbody><tr><td>1. 因结构或者材料因素造成表面裂损</td></tr><tr><td>2. 指示灯失效</td></tr><tr><td>3. 按键失效</td></tr><tr><td>4. 控制功能失效</td></tr></tbody></table>

### 非保修条例 <a href="#tse03" id="tse03"></a>

1. 未经授权的维修, 误用, 碰撞, 疏忽, 滥用, 进液, 事故, 改动, 不正确的使用非本产品配件, 或撕毁, 涂改标贴, 防伪标记;
2. 已超过三包有效期;
3. 因不可抗力造成的损坏;
4. 不符合《产品性能故障表》所列性能故障的情况;
5. 因人为原因导致本产品及其配件产生《产品性能故障表》所列性能故障的情况.

***
